Etude du CAN d'Arduino⚓

Etude du convertisseur analogique numérique

On souhaite étudier le Convertisseur analogique numérique via l'entrée A0. Le générateur fournira une tension variable de 0 à 5V. le multimètre mesurera cette tension.

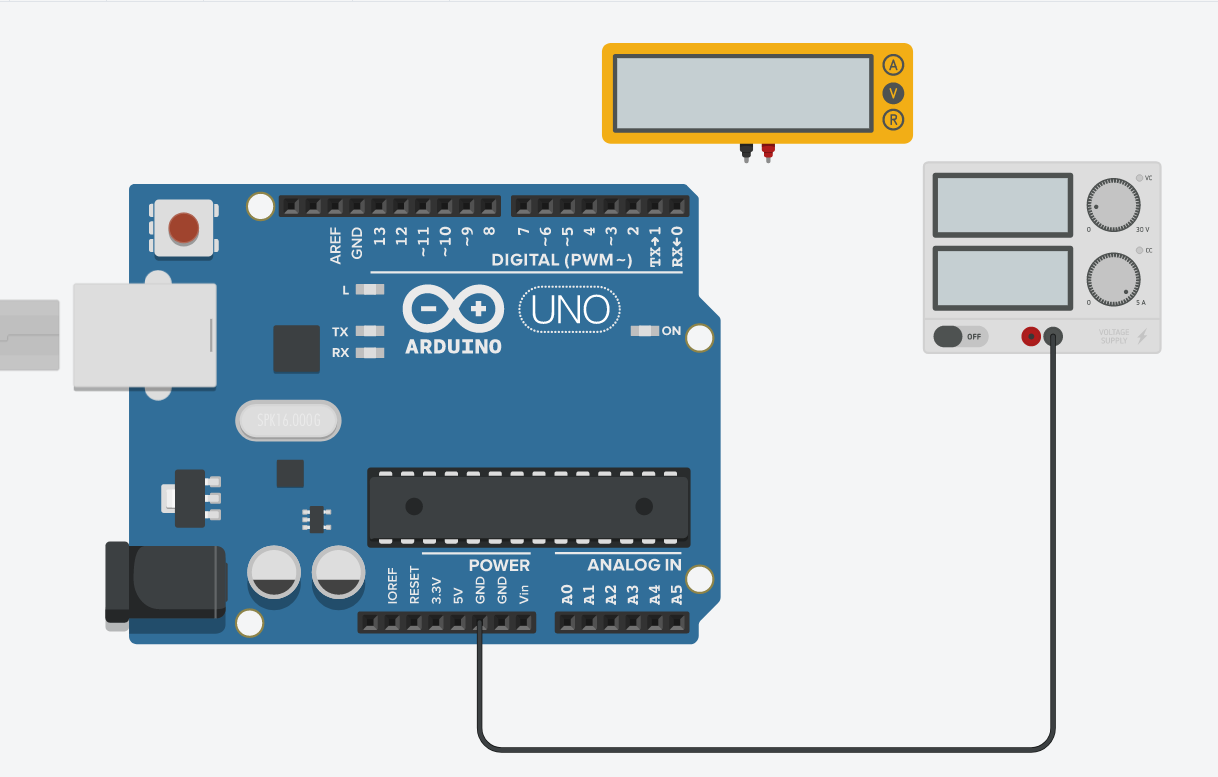

Finir le câblage ci dessus sous tinkerCAD.

Réaliser un programme qui affiche au terminal série le résultat de la conversion analogique numérique en s'aidant de la documentation d'AnalogRead

A l'aide d'un tableur pour une vingtaine de valeurs de La tension de la broche A0 relever N (sortie numérique).

Tracer la caractéristique N = f(Ve) du CAN.

Pour déterminer le nombre N correspondant à la tension analogique Ve on peut appliquer la formule suivate :

\[N = ENT (\frac{2^n-1}{Vpe} \times Ve )\]

avec :

  • n : nombre de bits du convertisseur

  • N : nombre issus de la conversion

  • ENT(x) : Partie entière de x

  • Vpe : la tension pleine échelle

Vérifier cette formule théorique pour chaque valeur du tableau
