Conception préliminaire RV1⚓
Conception préliminaire
Analyse du cahier des charges
A partir des documents ressources ci-dessous (Exigences, cas d'utilisation) vous devez réaliser un rapport comportant :
Cahier des charges
Diagramme des cas d'utilisation
Diagramme des exigences
Diagramme de blocs
Diagramme de bloc interne
Répartition des tâches
Conception préliminaire : Analyse des composants utilisés
Pour chaque bloc :
Présenter le composant réel utilisé, sa référence, son prix
Justifier son choix
Préciser son interface (UART, I2C, Analogique)
Présenter l'ensemble des tâches à accomplir dans chaque partie du projet. Indiquer quelle partie vous devez mener à bien.
Cahier des charges (Magic Draw)
Attention : 1 Rapport par projet juste pour la RV1
« Attention votre rapport doit être correctement rédigé en utilisant les outils de Styles et Formatage standard de libre Office. Le sommaire sera ainsi généré automatiquement ». Exemple : rapport_rv1_2021.odt
Conception détaillée
Dans cette phase chaque élève développe sa partie. Attention, ici un rapport par élève est attendu sur la conception détaillée du projet dans laquelle la démarche expérimentale est décrite.
Rédiger votre rapport suivant ce document.
Chaîne d'information & chaîne d'énergie

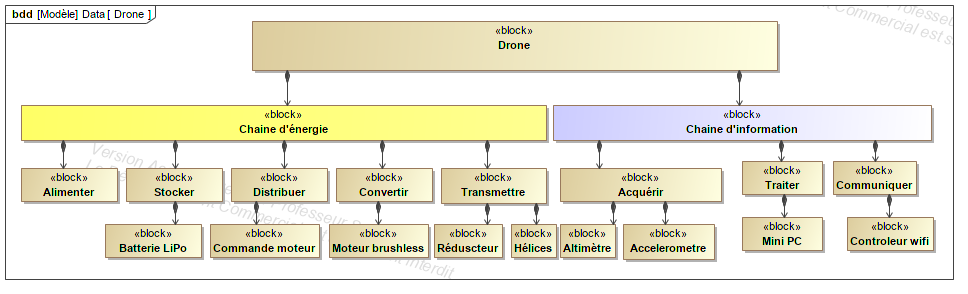

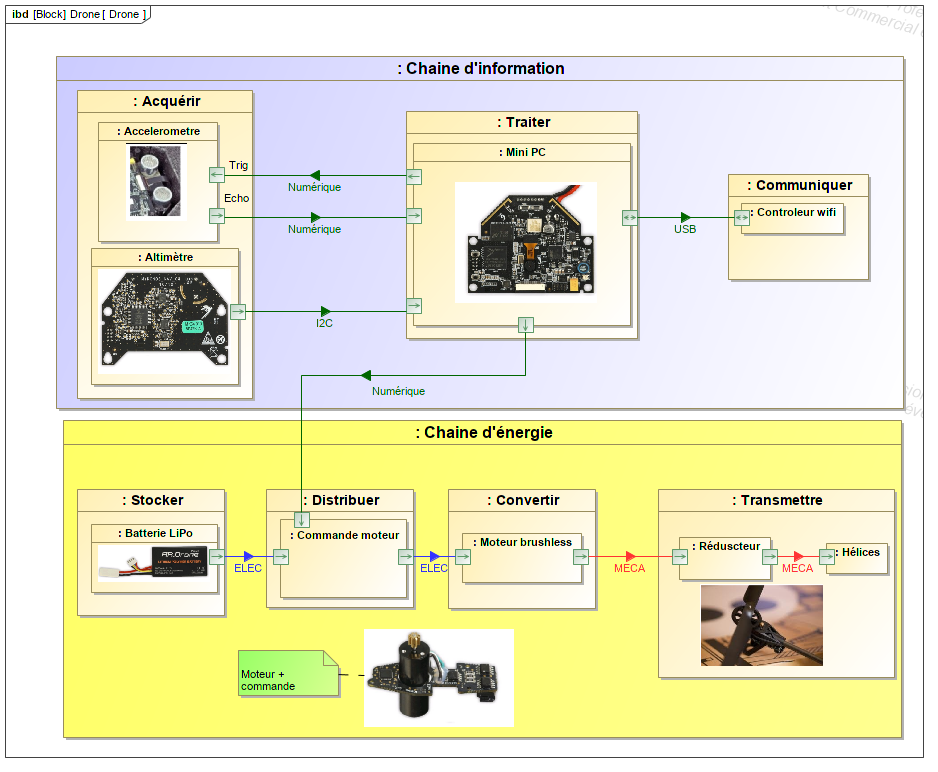

Exemple Drone
Consulter l'exemple ci-dessous et modifier vos diagrammes SysML en conséquence pour faire apparaître la chaîne d'info et/ou d'énergie de votre projet.
Insérer des liens vers la doc technique des composants.
