Analyse du projet⚓
USB tester
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.

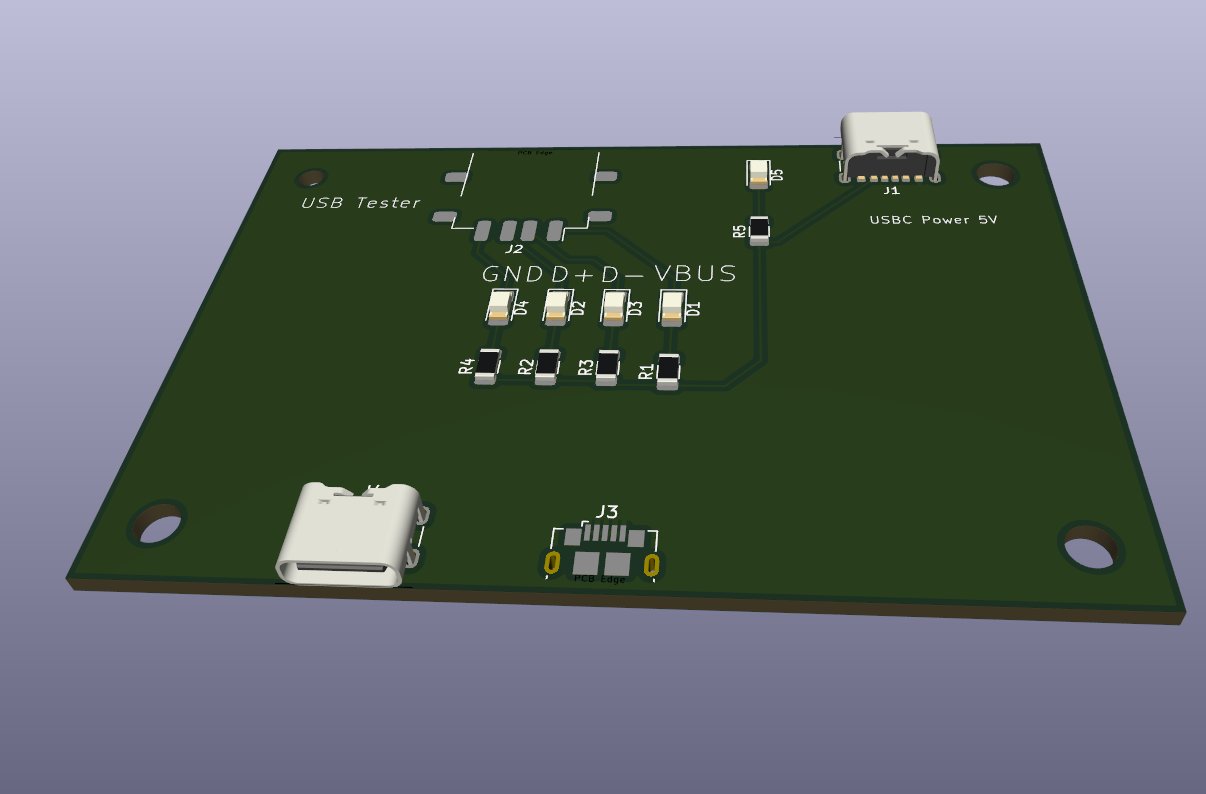

L'objectif est de réaliser cette carte permettant d'indiquer quels fils du câble sont défectueux.
Analyse du schéma
Lecture du schéma structurel et de la Nomenclature
Simulation sous TinkerCAD
Réaliser la simulation correspondant

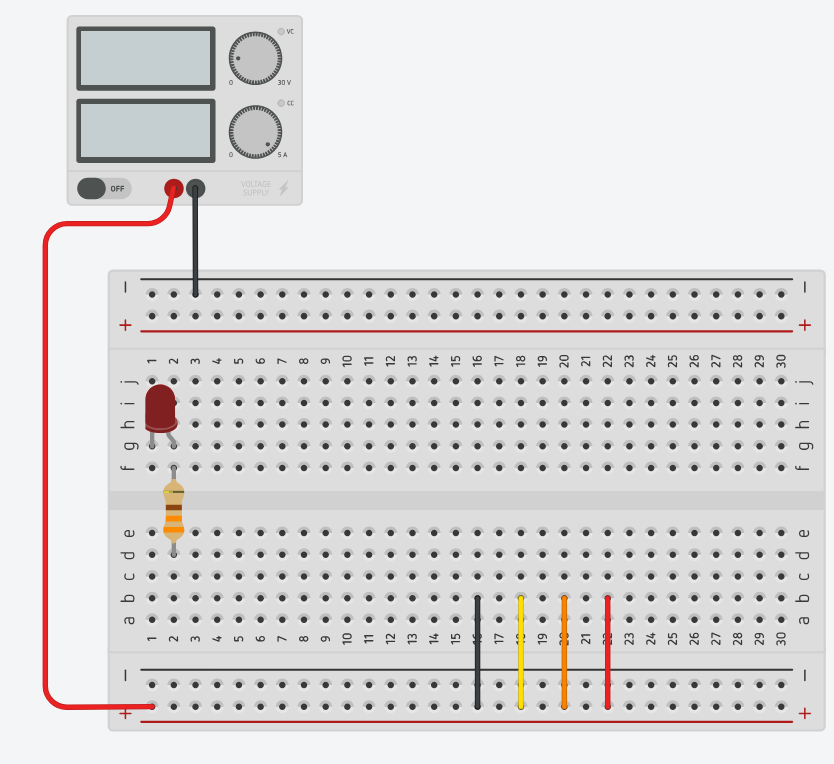

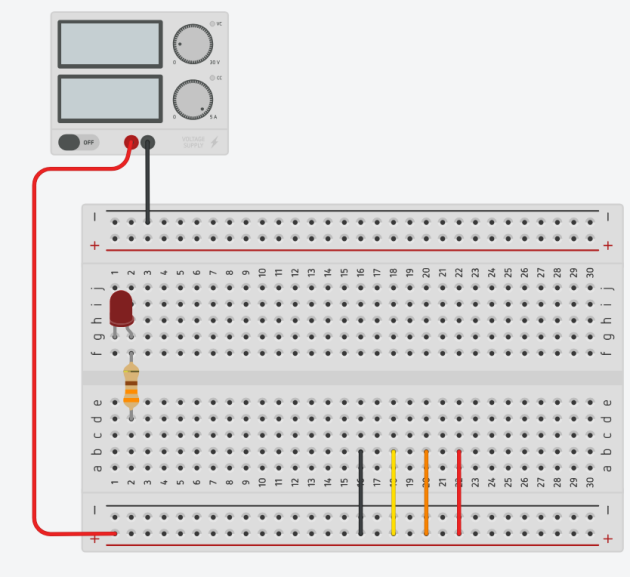

Pour vous aider en haut à gauche est représenté le bloc d'alimentation stabilisé qui doit fournir 5V à la carte.
Insérer enfin un Ampèremètre et vérifier que le courant ne dépasse pas 20mA.
Réalisation en réel
Câbler et tester la carte.
