Desingn de la carte⚓
Saisir le schéma sous kicad

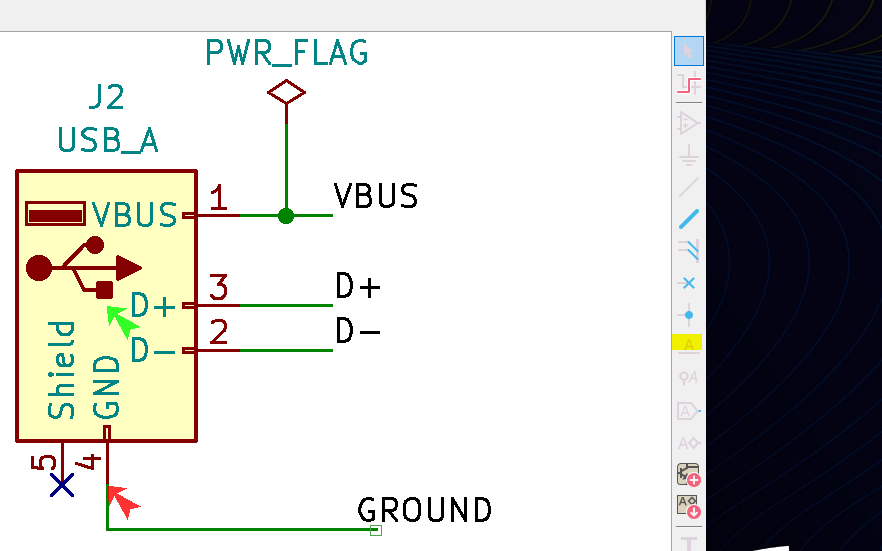

Sous kicad saisir le schéma. (Attention le texte près des fils D+, D-, GROUND, VBUS, sont des Label)

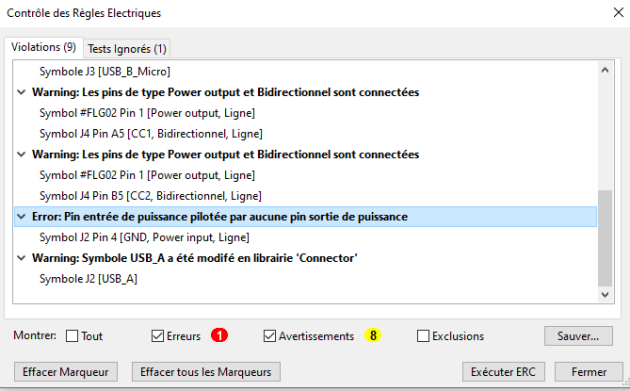

Faire une vérification de la saisie. On ignorera seulement l'erreur suivante :
Compléter également le cartouche en ajoutant votre nom.
Faire la correspondance Symbole Empreinte

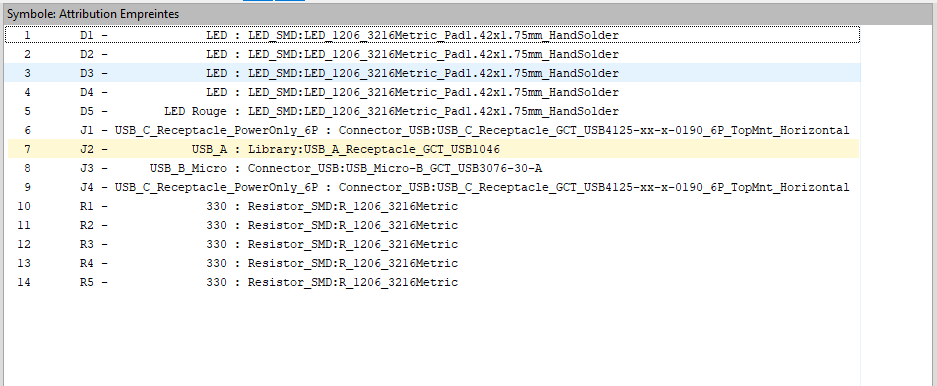

Lancer l'outil Assigner empreinte et associer une empreinte pour chaque symbole
Réalisation du PCB
Basculer en mode éditeur de PCB
Réaliser la carte et le placement le plus fidèlement possible à la carte distribuée en classe.
Tracer les pistes au dessus seulement (piste rouge)
Faire un plan de masse au dessus également.
Ajouter Le texte GND D+, D- VBUS en sérigraphie F.SilkScreen.
Faire le controle des règles de conception
