Feu arrière de vélo⚓
Attention : Travail à rendre
Le rapport doit contenir
Une impression écran de TinkerCAD pour le montage
Une impression écran contenant le programme (écrit sous TinkerCAD)
Une photographie du montage réalisé
Partie 1 : 4 états
On souhaite étudier le fonctionnement du feu arrière suivant :
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Analyse structurelle
De quels éléments est constitué ce système ?
Réaliser un projet sous MagicDraw intitulé Feu Arrière et réaliser le diagramme de bloc du système.
A partir du diagramme des blocs, réaliser un digramme de bloc interne.
Sous TinkerCAD réaliser un montage équivalent à partir d'une carte Arduino, de LED ...
Analyse comportementale

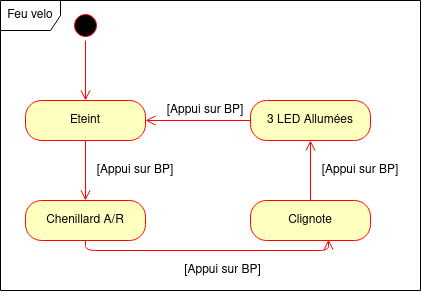

Le comportement du feu peut-être décrit par le diagramme de machine d'état suivant :
En s'aidant du TP3, réaliser le programme sous TinkerCAD permettant de reproduire ce comportement.
Câblage et programmation réel de la carte Arduino et des composants.
Câbler les composants en vous aidant du schéma réalisé sous TinkerCAD.

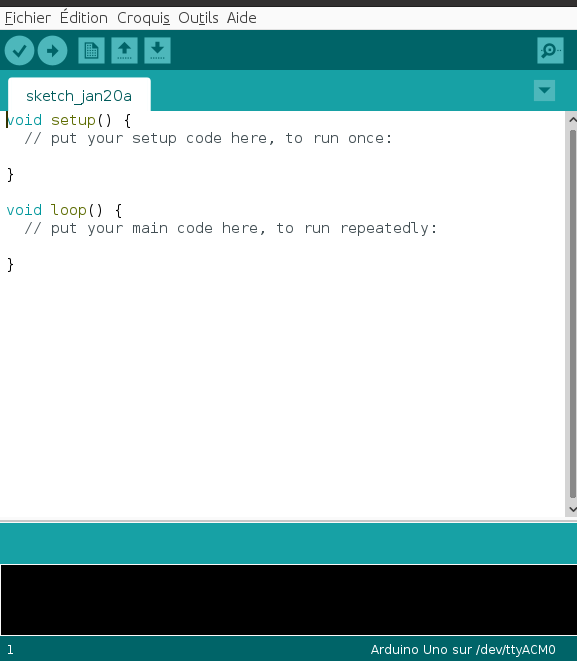

La programmation du feu doit être réalisée à l'aide du logiciel Arduino IDE.
Prendre une photo du câblage et l'ajouter dans le compte-rendu
5ème état : Les LED éclaire 2 fois moins
On souhaite améliorer le système en ajoutant un 5ème état dans lequel les LED s'allument deux fois moins.En s'aidant du TP sur la MLI,
